图解风管工程量的计算方式

发布时间:2021-03-04 浏览:2896次

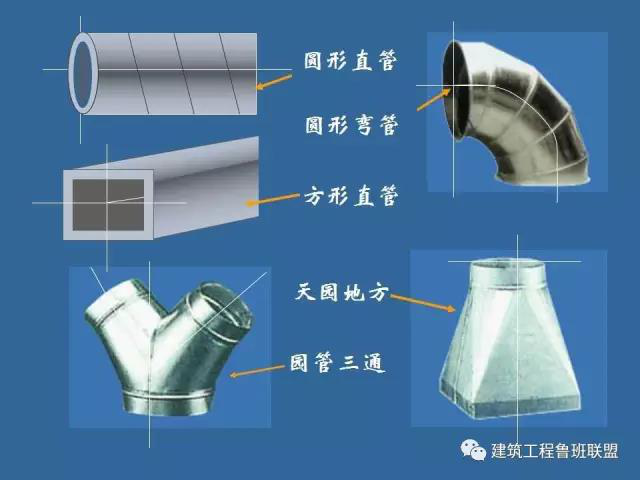

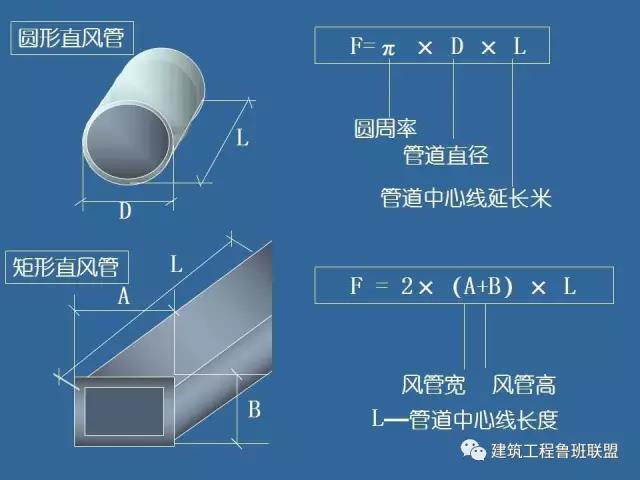

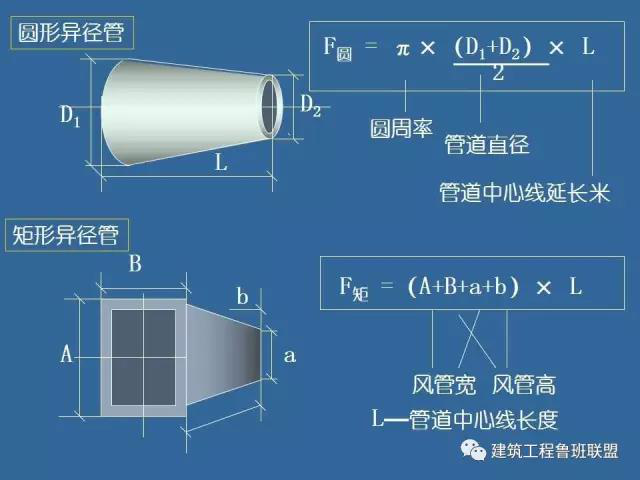

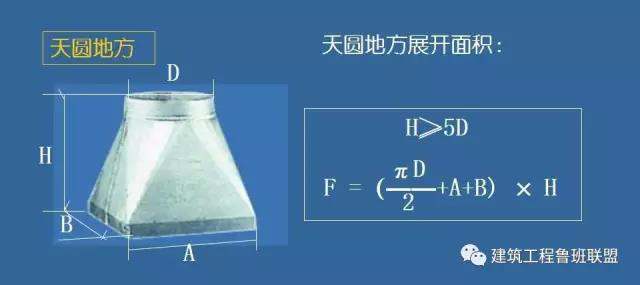

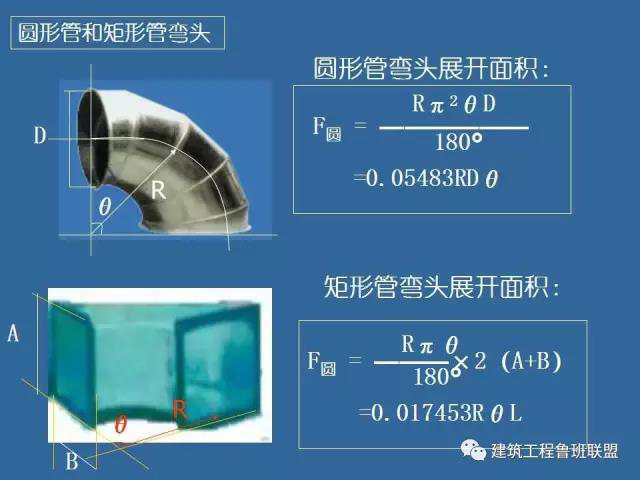

  在风管工程量计算中:各种材质、各种形状的风管均以施工图示的不同规格以展开面积(㎡)计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积。风管长度一律与施工图示中线线长度为准,包括弯头、三通、变径管、天圆地方等管件的长度,但不得包括部件的长度。直径和周长按图示尺寸为准展开,咬扣重叠部分已包括在定额内,不得另行计算。

  在计算风管长度时,应减去部件(风管阀门、风口、风帽、罩类、风压箱、消声器等)所占位置的长度,部分通风部件的长度参考如下:

  蝶阀:L=150mm。

  止回阀:L=300mm。

  密闭式对开多叶调节阀:L=210mm。

  圆形风管防火阀:L=风管直径D+240mm。

  矩形风管防火阀:L=风管高度B+240mm。

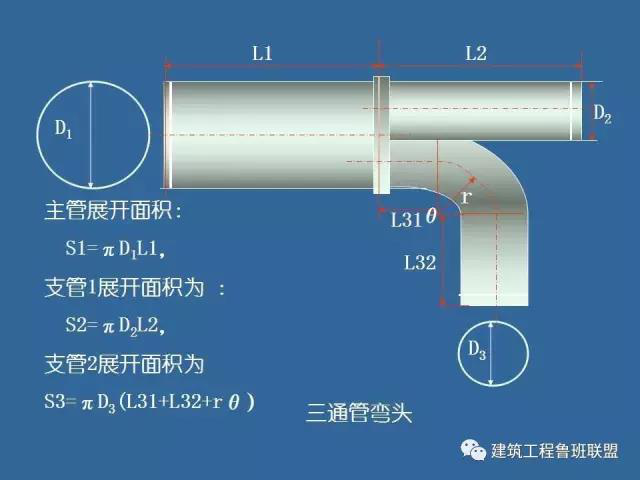

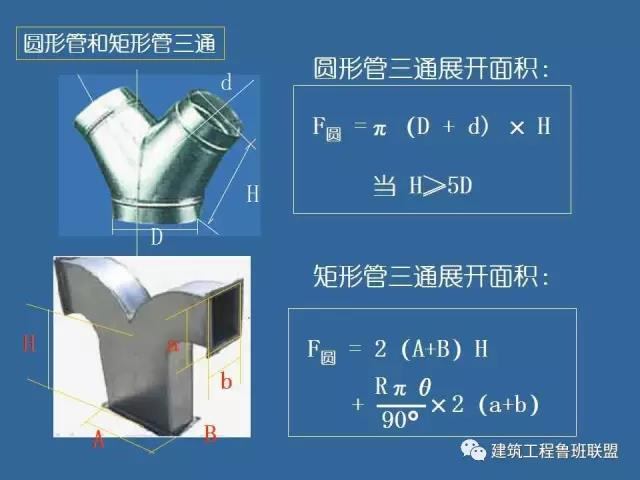

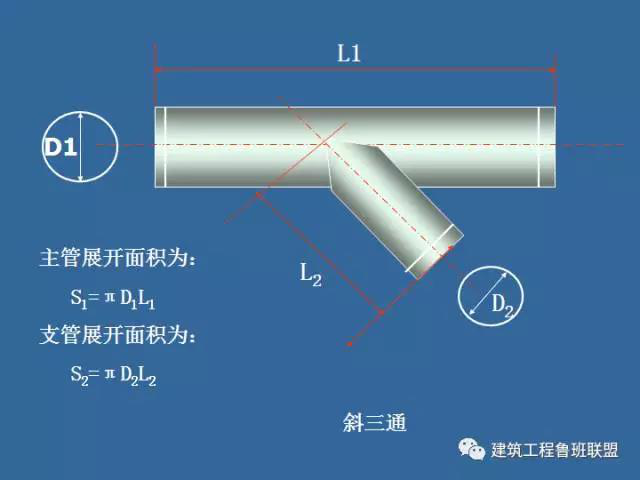

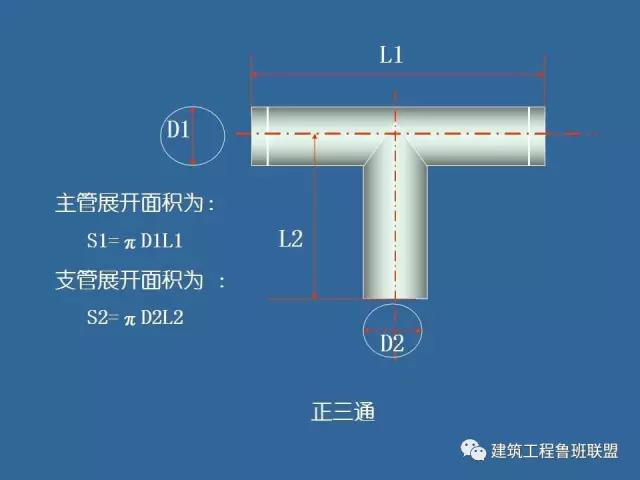

  通风管道主管与支管从其中心线交点处划分,以确定中心线长度,如下图所示:

  【附】风管工程的一般知识:

  风管制作:放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支、钻孔、铆焊、上法兰、组对。

  风管安装:找标高、打支架墙洞、配合预留孔、埋设托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。
